首页 > 产品展示 > 0-10V&1-10V > 恒流0-10V&1-10V调光电源 > 320W 1-1.5A 0-10V恒流调光电源ANS320AS-1WMC-OP

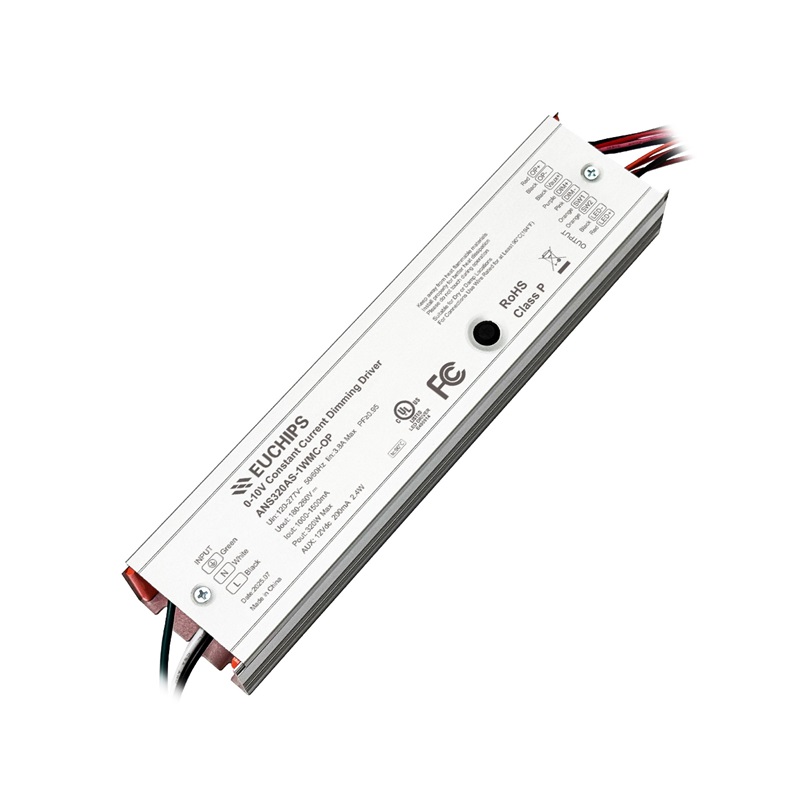

320W 1-1.5A 0-10V恒流调光电源ANS320AS-1WMC-OP

输⼊电压：108-305Vac
输出功率：320W
输出电压：1-1.5A
型号：ANS320AS-1WMC-OP

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

产品特性

•输⼊电压范围: 108-305Vac

•额定输⼊电压：120-277Vac

•⽀持三合⼀调光：0-10V/PWM/电阻

•电位器调节输出电流

•电源效率最⾼ 96.5%

•辅助源输入: 12VDC, 200mA

•⽀持外接拨码开关

•⽀持外接光控开关

•保护功能: 输⼊⽋压，输出短路，过压，过温保护

•雷击防护: 差模: 6kV, 共模: 6kV（ANSI/C82 .77-5-2017标准）

•5年有限保修

型号列表

产品型号

输⼊电压范围

最⼤输出功率

输出电压范围

输出电流范围

默认

出⼚电流

效率

功率因数 PF

总谐波失真 THD

ANS320AS-1W*

90-305Vac

320W

180-260Vdc

1.0-1.5A

1.40A

96.5%

0.98

7%

注：

[1].测试条件：220Vac输⼊，100%负载，25℃环境温度条件下所测典型值。

[2].在推荐⼯作电压范围内能保证LED驱动的性能，在输出电压范围内需要配合整灯测试LED驱动的性能

*表示附加功能

型号列表

调光0-10V/PWM/Res

辅助源12V/200mA

拨码调功率

光控开关

ANS320AS-1W

√

√





ANS320AS-1WMC

√

√

√



ANS320AS-1W-OP

√

√



√

ANS320AS-1WMC-OP

√

√

√

√

技术参数

型号

ANS320AS-1W*

参数

最⼩值

额定值

最⼤值

备注













输⼊

额定输⼊电压范围

120Vac

-

277Vac

参考降额曲线

输⼊电压范围

90Vac

-

305Vac

参考降额曲线

输⼊频率范围

47Hz

50/60Hz

63Hz



最⼤输⼊电流

-

-

3.8A

120Vac ，100%负载

最⼤输⼊功率

-

-

375W

120Vac ，100%负载

漏电流

-

-

0.75MIU

UL 8750; 277Vac/ 60Hz

-

-

0.70mA

IEC 60598-1; 240Vac/ 60Hz,

输⼊浪涌电流

-

-

60A

120Vac ，冷机启动

-

-

100A

220Vac，冷机启动

-

-

130A

277Vac，冷机启动

待机功耗

-

-

0.5W

220Vac，辅助源不带载

功率因数

0.95

0.98

-

220Vac , 50-60Hz, 100%负载

0.90

-

-

120-277Vac , 50-60Hz,70%-100% 负载

总谐波失真

-

7%

10%

220Vac , ;50-60Hz, 100%负载

-

-

20%

120-277Vac , 50-60Hz,70%-100% 负载




参数

最⼩值

额定值

最⼤值

备注











输出

输出电压范围

180V

-

260V



空载电压

-

-

310V



输出电流范围

1.0A

-

1.5A

电位器调节输出电流;

效率@120Vac

92.5%

94.0%

-

100%负载，输出电流1.23A

效率@220Vac

95.0%

96.5%

-

100%负载，输出电流1.23A

效率@277Vac

95.0%

96.5%

-

100%负载，输出电流1.23A

输出电流精度

-5%

-

+5%

100%负载

输出纹波电流(PK-AV)

-

5%

10%

100%负载, 20 MHz BW

启动过冲电流

-

-

10%

100%负载

开机启动时间

-

-

1.0s

120~277Vac ， 100% 负载

线性调整率

-5%

-

+5%

100%负载

负载调整率

-5%

-

+5%



12V辅助输出电压

10.8V

12V

13.2V



12V辅助输出电流

-

-

200mA

参考地为“DIM-“



参数

最⼩值

额定值

最⼤值

备注





0-10V 调光

调光线上电压

0V

-

12V

DIM+/DIM-不能反接

调光线输出电流

90uA

110uA

120uA



调光范围

10%Ioset

-

100%Ioset

Ioset<1.23A, 调光最⼩值=0.123A

推荐调光输⼊

0V

-

10V



关断电压

0.7V

0.8V

0.9V

有余晖(标准品) ;⽆余晖(选配)

开启电压

0.9V

1.0V

1.1V





PWM 调光

PWM ⾼电平

9.8V

-

10.2V



PWM 低电平

0V

-

0.3V



PWM频率范围

1KHz

-

2KHz



PWM占空⽐

0%

-

100%



电阻调光

外接电阻器

0Kohm

-

100Kohm



调光范围

10%Ioset

-

100%Ioset

















规格概述

安规壳温(Tc)

-40℃

25℃

+90℃



储存温度(Ta)

-40℃

25℃

+90℃



⼯作湿度

10%RH

-

90%RH



储存湿度

5%RH

-

95%RH



海拔⾼度

-65m

-

4000m



温度系数

-0.06%/℃

-

+0.06%/℃

壳温：0℃～90℃

输⼊⽋压保护

-

75Vac

90Vac

⾃恢复,⽋压关输出,⾼于恢复电压,重启输出

过温保护

90℃

95℃

100℃

降电流模式,过温解除时,电流⾃动恢复

短路保护

-

-

-

⾃恢复.短路⽆损伤,短路解除时,可⾃动恢复

寿命时间(Tc≤90℃)

≥50,000 ⼩时

220Vac输⼊,80%负载,请参考寿命vs.壳温曲线

平均⽆故障时间MTBF

200,000 ⼩时

220Vac输⼊,80%负载, 环温25 ° (MIL-HDBK-217F)

质保

5年

壳温≤90℃

净重

680g



尺⼨

225mm*52.5mm*33.5mm

Lx Wx H

注：所有性能参数均在25℃和使用LED负载的情况下所量测的典型值，特别注明除外

安全规范和电磁兼容标

电磁兼容

标准

认证状况

备注

FCC

FCC Part15: Subpart A&nbsp;ANSI 63.4:2014

√



CE

 EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547





CE

EN61000-4-2,3,4,5,6,11





Surge

ANSI/C82 .77-5-2017



Criterion B

Ring Wave

ANSI/C82 .77-5-2017



Criterion B

安规测试项⽬

安规测试项⽬

技术指标

备注

绝缘要求

UL绝缘要求

CE/ENEC 绝缘要求



输⼊对地/外壳

2U+1000Vac

/

基本绝缘

输⼊对调光端

2U+1000Vac

/

加强绝缘

调光对地/外壳

500Vac

/

基本绝缘

绝缘阻抗

≥10MΩ

输⼊对调光端，测试电压：500Vdc

接地阻抗

≤0. 1Ω

25A/1分钟

注：

1. 电源满⾜EMC标准，电源作为灯具系统⼀部分，需结合灯具整套系统进⾏EMC相关确认。

耐压测试时，请将L/N之间短路，输出线正/负之间短路，调光线和辅助电源正/负之间短路。
