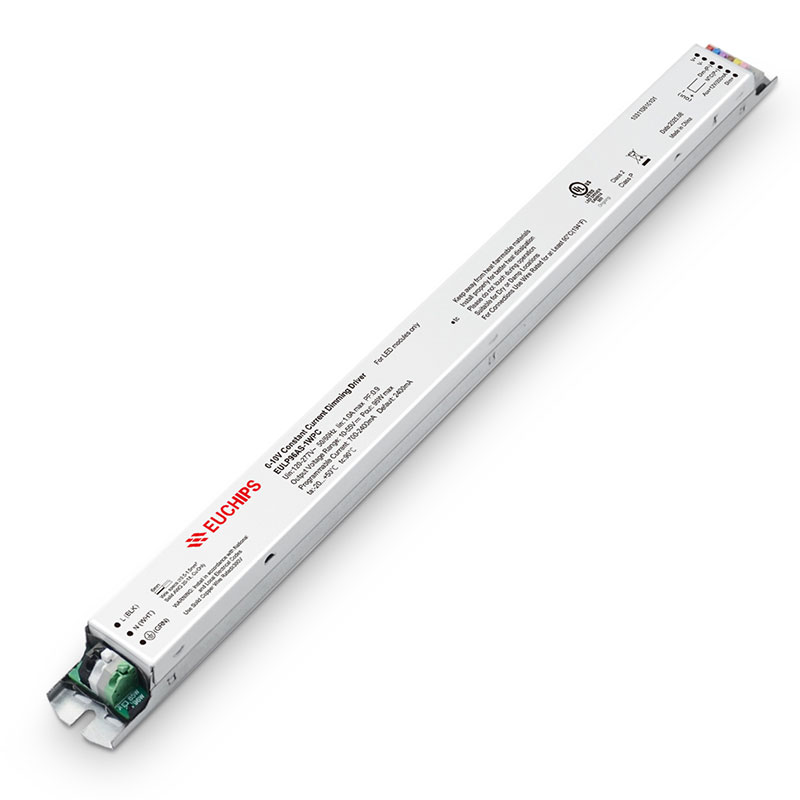

96W 0-10V恒流调光电源EULP96AS-1WPC
输入电压：120-277VAC
输出电压：10-55V
输出电流：700-2400mA
输出功率：96W
型号：EULP96AS-1WPC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特性
•支持三合一调光（0/1-10V有源信号，可调电阻，PWM信号）
•宽电压输入: 120VAC ~ 277VAC
•信号悬空时, 满载输出, 可作为电源使用
•短路保护, 过载保护, 过压保护
•辅助电源: 12VDC,200mA max.
•50,000小时寿命@tc85℃, 5年质保
编程特性
•驱动电流 (10mA调节)
•调光曲线 (线性、对数可调)
•调暗至关闭电压 (0.7V, 1.0V, 1.2V, or N/A)
•热折返温度 (100±10℃)
技术参数
|
产品型号 |
EULP96AS-1WPC |
|
|
输入 |
效率 |
≥87%@120VAC,满载 |
|
额定电压范围 |
120-277VAC |
|
|
频率(Hz) |
50/60Hz |
|
|
电流(典型值) |
0.8A@120VAC 0.38A@277VAC |
|
|
PF |
≥0.90@120VAC, ≥0.90@277VAC, |
|
|
THD |
≤10%@120VAC, ≤20%@277VAC |
|
|
浪涌电流 |
冷启动, 54.20A@120VAC 39.2us, 94.4A@277VAC 37us |
|
|
待机功耗 |
<2.5W |
|
|
空载功耗 |
<2.5W |
|
|
启动延时 |
0.5s@120VAC, (当光线开始亮起) |
|
|
输出 |
输出电流 |
700-2400mA(默认电流:2400mA) |
|
电流精度 |
±5% |
|
|
输出电压范围 |
10-55VDC±5% |
|
|
输出功率 |
96W max |
|
|
输出通道 |
1 |
|
|
过功率限制 |
≥110% |
|
|
纹波系数 |
≤300mV |
|
|
频率 |
20KHz PWM |
|
|
功能 |
调光方式 |
0-10V |
|
调光范围 |
1%-100% |
|
|
调光曲线 |
线性/对数可调 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出, 排除故障后自恢复 |
|
过载 |
降低电流打嗝保护, 排除故障后自恢复 |
|
|
过压 |
关闭输出, 排除故障后自恢复 |
|
|
过温 |
降低电流打嗝保护, 排除故障后自恢复 |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N: 4kV L-N-PG: 6kV |
|
耐压 |
I/P-O/P:2000Vac/1min/<5mA I/P-PG:1500Vac/1min/<5mA 0/P-PG:500Vac/1min/<5mA |
|
|
安全标准 |
UL8750, CSA-C22.2 No.250.13, US LED Driver Class 2, UL Class P |
|
|
EMI |
FCC 47CFR Part 15 CLassA |
|
|
绝缘阻抗 |
5MΩ |
|
|
其他 |
工作温度 |
（-20~+50）°C [-4°F~122°F] |
|
储存温度、��度 |
（-40~+90）°C [-40°F~194°F] , 20%-90%RH |
|
|
tc |
90℃(194℉) |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000h@tc85℃ (185℉) |
|
|
质保 |
5年 |
|
|
开关周期 |
>25,000 次 |
|
|
包装尺寸(重量) |
|
|
|
尺寸 |
424×30×26mm (16.69×1.18×1.02 Inch) (L*W*H) |
-
