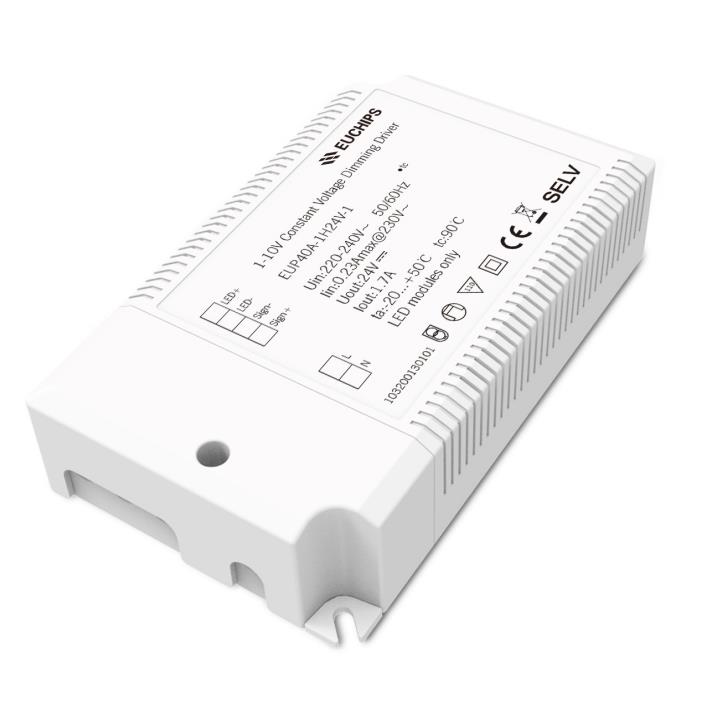

40W 24VDC 1-10V恒压调光电源EUP40A-1H24V-1 (103200130101)
输入电压:220VAC-240VAC
输出通道:1
输出电压:24VDC
输出电流:1.7A
输出功率:40W
频率:50/60Hz
效率:＞87%@230VAC,满载
功率因数:＞0.95@230VAC,满载
THD:＜10%@230VAC,满载
型号:EUP40A-1H24V-1
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
24W 24VDC 1-10V恒压调光电源-EUP24A-1H24V-1产品详情
概述
EUP24A-1H24V-1是一款可以用于室内的24W,24VDC,EUP40A-1H24V-1是一款可以用于室内的恒压输出LED调光驱动器。这款调光电源可以通过外部1-10V有源信号，可调电阻和PWM信号实现平滑调光的效果。
产品特点
● 单通道恒压输出，最大输出电流为1.7A
● 支持3合1调光（1-10V有源信号，可调电阻，PWM信号）
● 调光范围0-100%，调光曲线平滑，无闪烁
● 信号悬空时，满载输出，可作为电源使用
● 过温保护，短路保护，过载保护
● IP20，适用于室内LED灯具
技术参数
|
型号 |
EUP40A-1H24V-1 |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
1.7A |
|
|
功率 |
40W |
|
|
电压精度 |
±3% |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞88%@230VAC,满载 |
|
|
功率因数 |
＞0.95@230VAC,满载 |
|
|
THD |
＜10%@230VAC,满载 |
|
|
电流 |
0.23Amax@230VAC |
|
|
浪涌电流 |
冷启动30A(在50%Ipeak下测twidth=40us)@230VAC |
|
|
保护 |
过温 |
关闭输出，温度正常后自动恢复 |
|
短路 |
关断输出，故障移除后自恢复 |
|
|
过载 |
关断输出，故障移除后自恢复 |
|
|
功能 |
调光方式 |
1-10V有源信号，可调电阻，PWM信号 |
|
其它 |
尺寸 |
137*82*31mm（长*宽*高） |
|
重量 |
220g |
|
|
IP等级 |
IP20 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
相对湿度 |
20~90% RH |
|
-
