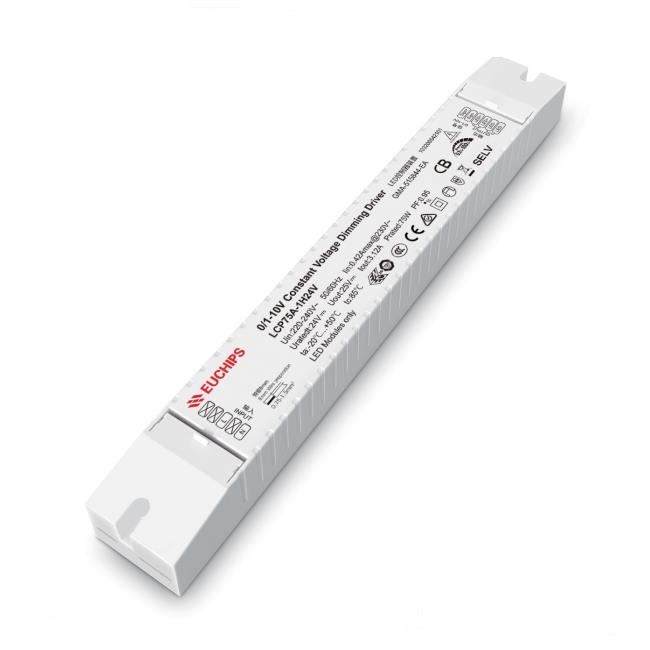

75W 24VDC 恒压0-10V/1-10V调光电源LCP75A-1H24V
输入电压：220-240VAC
输出电流：3.12A
输出电压：24VDC
输出功率：75W
毛重：275克
尺寸：295*40*32mm
产品型号：LCP75A-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
恒压0-10V/1-10V调光电源LCP75A-1H24V产品特性：
LCP75AD-1H24V是一款恒压输出的LED调光驱动器。支持0/1-10V有源信号，可调电阻，PWM调光。
产品特点：
●IP20，适用于室内LED灯具
技术参数：
|
型号 |
LCP75A-1H24V |
|
|
输入 |
效率
|
89%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.42Amax@230VAC
|
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
THD
|
<10%@230VAC,满载
|
|
|
浪涌电流 |
冷启动,24.7A@230VAC 510us |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
≤1W
|
|
|
启动延时 |
≤ 0.75 s, at230Vac (灯光开始亮起) |
|
|
输出 |
电压 |
24V |
|
电流 |
3.12A |
|
|
电压精度 |
±5% |
|
|
纹波电压 |
±3% |
|
|
空载电压 |
25.2V max |
|
|
通道 |
1
|
|
|
功能 |
调光方式 |
0/1-10V有源信号，可调电阻，PWM |
|
调光范围 |
0.1%-100%
|
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
无输出，排除故障输出正常 |
|
过载 |
降低电流打嗝保护，排除故障输出正常 |
|
|
过流 |
降低电流打嗝保护，排除故障输出正常 |
|
|
安电规磁和兼容 |
雷击浪涌 |
L-N: 2KVAC |
|
耐压 |
I/P-O/P: 2000Vac/1min/<5mA I/P-DIM( Signal port ):1500Vac/1min/<5mA O/P-DIM( Signal port ):1500Vac/1min/<5mA |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁兼容 |
EN55015, EN61000-3-2 |
|
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其他 |
工作温度. |
ta:-20-50℃ |
|
存储温度, 湿度 |
-40℃~85℃, 20-90%RH
|
|
|
tc |
85℃@230VAC, 满载 ℃ |
|
|
寿命 |
50,000h@tc:85 |
|
|
质保 |
5 Years |
|
|
开关周期 |
>25,000 times |
|
|
材质 |
PC |
|
|
尺寸 |
295*40*32mm (L*W*H) |
|
|
包装尺寸 |
Net weight: 275g±5%/PCS; 50PCS/Carton;14.2kg±5%/Carton; Carton Size: 434*302*174mm(L*W*H) |
|
-
