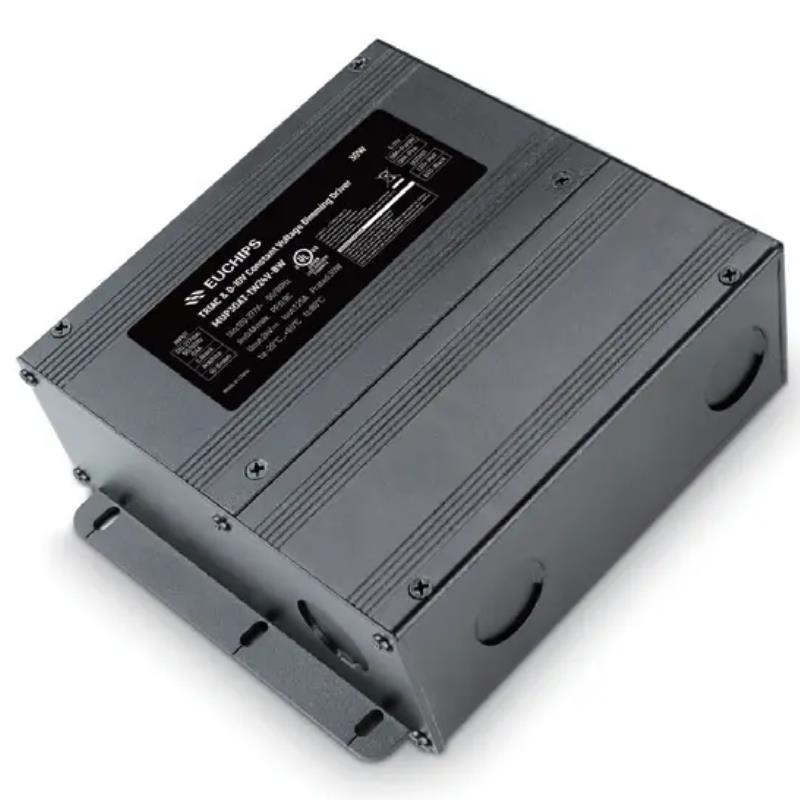

30W 24VDC 0-10V恒压美规LED调光电源MUP30AT-1W24V-BW
输入电压:120-277VAC
输出电流:1.25A
输出电压:24VDC
输出功率:30W
型号:MUP30AT-1W24V-BW
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
●单通道恒压输出，最大输出电流为1.25A
●宽电压输入108-305VAC
●支持0/1-10v，电阻器PWM，Triac/ELV调光
●调光曲线平滑，无闪烁
●可控硅（前后沿）仅在120Vac下进行调光
●信号悬空时，满载输出，可作为电源使用
●短路保护，过载保护，过流保护
●Class2输出
●符合UL8750 & UL1310安全标准
●适合干燥，潮湿和湿润的场所
技术参数
|
型号 |
MUP30AT-1W24V-BW |
|
|
输入 |
效率 |
≥76%@230VAC, ≥81%@277VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.40Amax @120VAC, 0.25Amax@230VAC, 0.20Amax@277VAC |
|
|
功率因数 |
≥0.95@120VAC, ≥0.9@277VAC,满载 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,5A@120VAC 590us 12A@277VAC 600us |
|
|
待机功耗 |
<2.5W@120VAC |
|
|
空载功耗 |
<2.5W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
1.25A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
30W |
|
|
通道 |
1 |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0-10V, 电位器，PWM，可控硅前沿/后沿 (@120VAC 60Hz) |
|
调光范围 |
1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
调光曲线 |
对数（适用0-10V & Triac/ELV） |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
打嗝保护，排除故障后自恢复 |
|
过载 |
打嗝保护，排除故障后自恢复 |
|
|
过流 |
打嗝保护，排除故障后自恢复 |
|
|
安电规磁兼容 |
浪涌 |
L-N 2.5KV L-N-PG 2.5KV |
|
耐压
|
输入对输出2000Vac/1min/<5mA 输入对地1500Vac/1min/<5mA 输出对地500Vac/1min/<5mA 输出对信号( 信号端):500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11
|
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+60℃ (-4°F-140°F) |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH (-40°F-185°F) |
|
|
tc |
80℃ [ 176°F ] |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000小时@tc:80℃ (176°F) |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
TBD |
|
|
尺寸 |
150*98*39mm(5.91*3.86*1.54 Inch)(长*宽*高） |
|
-
