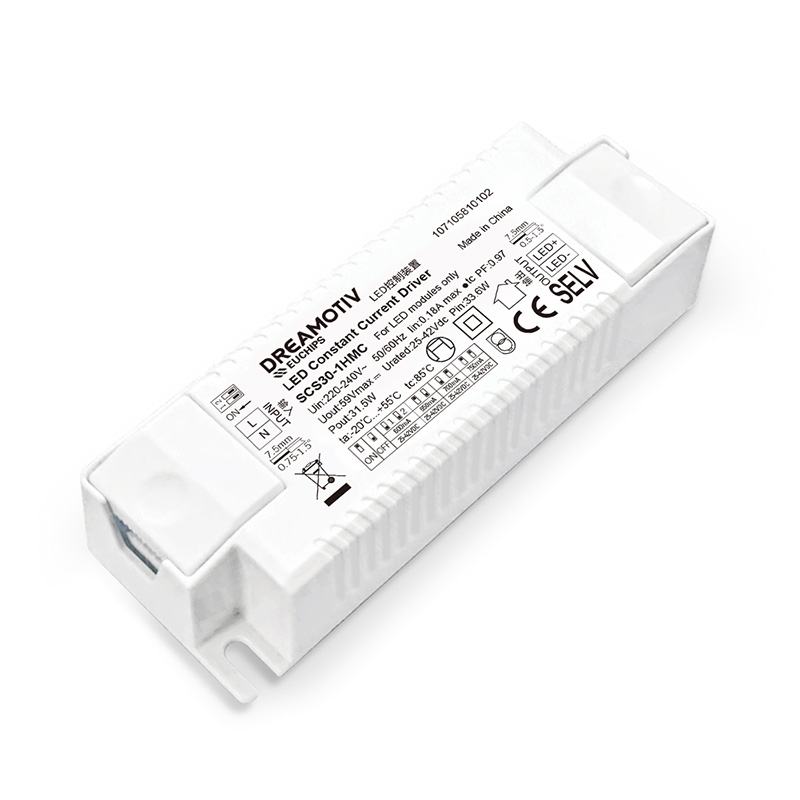

SCS30-1HMC是一款30W恒流LED驱动器, 输出电流可通过拨码调节外壳两侧端盖壳拆卸，独立式和内置式可切换。
产品特点
·单通道恒流输出
·短路、过载、过压保护，V0级阻燃外壳
·效率高达93%
·端盖壳拆卸设计，便于安装狭窄空间内
·空载功耗≤0.5W
·寿命50,000小时，5年质保
·防护等级IP20，适用于室内Ⅱ类灯具
技术参数
|
产品型号 |
SCS30-1HMC |
||
|
输入 |
输入电压 |
220VAC-240VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.18Amax@230VAC |
||
|
功率因数 |
0.97@230VAC, 满载 |
||
|
效率 |
<93%@230VAC, 满载 |
||
|
谐波THD |
10%@230VAC, 满载 |
||
|
待机功耗 |
/ |
||
|
空载功耗 |
<0.5W |
||
|
浪涌电流 |
冷启动, 26A@230VAC 100us |
||
|
输出 |
输出电流/电压/功率 |
600mA/25-42VDC/25.2W 650mA/25-42VDC/27.3W 700mA/25-42VDC/29.4W 750mA/25-42VDC/31.5W |
|
|
输出功率范围 |
15W~31.5W |
||
|
输出电流精度 |
±5% |
电流选择表
备注：出厂默认设置电流为600mA(1,2在OFF状态) |
|
|
线性调整率 |
±3% |
||
|
负载调整率 |
±3% @满载 |
||
|
Pst LM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
启动延时 |
0.5s, @230Vac(当灯光开始亮起) |
||
|
保护 |
短路保护 |
无输出,排除故障输出正常 |
|
|
过压保护 |
无输出,排除故障输出正常 |
||
|
过载保护 |
无输出,排除故障输出正常 |
||
|
过温保护 |
无输出，去除故障后重新上电可恢复 |
||
|
安规与电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 BIS (印度) IS15885 |
||
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 KC (韩国) K00032 KN61000-3-2 KN61000-3-3 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 UKCA (英国) BS EN61347-1，BS EN61347-2-13，BS EN62384 |
|||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
环境 |
工作温度 |
-20℃~55℃ |
|
|
储存温度 |
-40℃~85℃ |
||
|
储存��度 |
20-90%RH (无凝露) |
||
|
其他 |
RoHS |
遵守 2015/863/EU |
|
tc |
85℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
115*41*28mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 88g±5%/PCS; 100PCS/Carton; 9.5kg±5%/箱; 外箱尺寸: 475*220*165mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
符合认证 |
CB, CE, CCC, BIS, KC, RCM, UKCA |
|
|
输入线材 |
0.75. 1.5mm² (线材外径: Max:7mm, Min3mm) |
|
|
输出线材 |
0.5. 1.5mm² (线材外径: Max:7mm, Min2mm) |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
