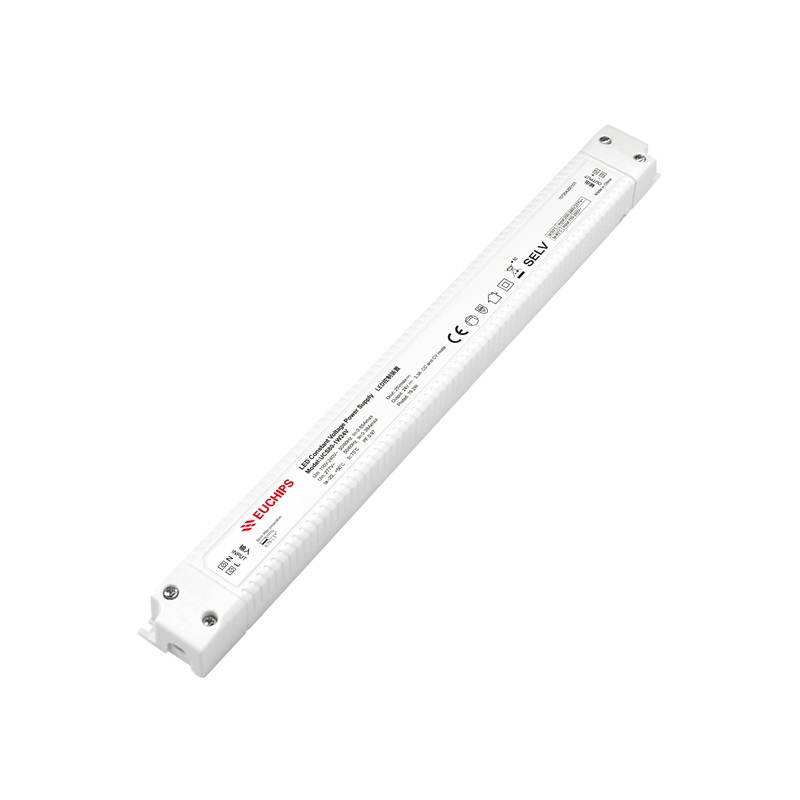

80W 24V 非调光LED恒压驱动器UCS80-1W24V
输入电压：110-305VAC
输出电流：3.3A
输出电压：24VDC
输出功率：80W
频率：50/60Hz
效率(典型)：90%
产品型号：UCS80-1W24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·恒压+恒流输出模式
·短路、过流、过载保护，V0级阻燃外壳
·长条形设计，便于安装狭窄空间内
·寿命50，000小时，5年质保
·100%满载老化测试
·防护等级IP20，适用于室内LED灯带
技术参数
|
产品型号 |
UCS80-1W24V |
|
|
输入 |
输入电压范围 |
110 ~ 305VAC |
|
额定输入电压 |
110VAC-277VAC |
|
|
频率范围 |
50/60Hz |
|
|
输入电流 |
0.85Amax@115VAC、0.45Amax@230VAC、0.38Amax@277VAC |
|
|
功率因数 |
≥0.97@110-277VAC, 满载 |
|
|
效率 |
>90%@110VAC, >92%@277VAC, 满载 |
|
|
谐波THD |
< 10%(@负载≧60%/115VC,230VAC; @负载≧75%/277VAC) |
|
|
漏电流 |
<0.25mA / 277VAC |
|
|
待机功耗 |
<0.5W |
|
|
空载功耗 |
<0.5W |
|
|
浪涌电流 |
冷启动50A(在50% Ipeak下测试twidth=270μs)/230VAC; Per NEMA 410 |
|
|
输出 |
输出电压 |
24VDC |
|
恒流范围 |
16.8 ~24V |
|
|
输出电压精度 |
±3% |
|
|
输出电流 |
3.3A |
|
|
输出功率 |
79.2W |
|
|
频闪（波动深度） |
IEC-Pst≤1，CIE SVM≤0.4,符合无频闪标准（IEEE Std 1789-2015） |
|
|
线性调整率 |
±0.5% @满载 |
|
|
负载调整率 |
±1.5% @满载 |
|
|
启动延时 |
500ms, 80ms/115VAC, 230VAC |
|
|
保护 |
短路保护 |
打嗝，排除故障后自恢复 |
|
过流保护 |
打嗝，排除故障后自恢复 |
|
|
过载保护 |
负载功率≥110%保护；电流下降，排除故障输出正常 |
|
|
过压保护 |
28~34V |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
|
|
安全规范 |
UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, |
|
|
BS EN/EN62384; EAC TP TC 004,GB19510.1,GB19510.14,IS15885(Part2/Sec13) ,EN60335-1认证通过 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧州) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗扰度 |
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|
|
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
环境 |
工作温度储存温度 储存��度 |
-20℃~50℃ |
|
-40℃~85℃ |
||
|
20-90%RH (无凝露) |
||
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
85℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
312*30*18mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 170g±5%/个; 50个/箱; 9kg±5%/箱; 外箱尺寸: 435*346*100mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
-
