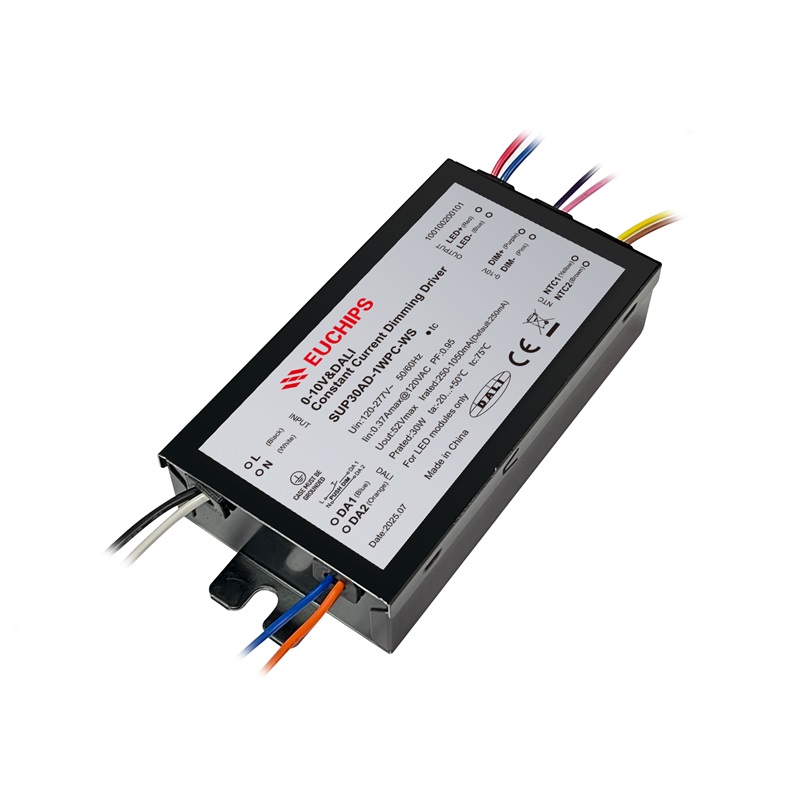

30W 250-1050mA DALI&0-10V调光电源SUP30AD-1WPC-WS
输出通道：1
输出电流：250-1050mA
输出功率：30W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：85%@230VAC,满载
功率因数：＞0.95@230VAC,满载
产品型号：SUP30AD-1WPC-WS
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品详情
SUP30AD-1WPC-WS是一款恒流输出LED调光驱动器。驱动器支持DALI、Touch DIM/Push DIM、0-10V 有源信号、 PWM、可调电阻信号，实现平滑调光的效果。
产品特点•单通道输出，输出电流可通过软件设置。
•五合一调光(DALI, 0-10V, PWM, 可调电阻, Push DIM )
•遵循DALI协议标准 IEC62386-207 Ed2.0
•Class 2电源
•NTC 外部过温保护
•保护：过载、过压、短路、NTC保护
•适用于室内LED照明应用
产品参数
|
产品型号 |
SUP30AD-1WPC-WS |
|
|
输入 |
效率(典型) |
85%@120VAC,满载 86%@277VAC,满载 |
|
频率 |
50/60Hz |
|
|
电压 |
120VAC-277VAC |
|
|
功率因数(典型) |
≥0.95@120VAC, ≥0.9@277VAC, 满载 |
|
|
THD(满载) |
≤10%@120VAC, ≤15%@277VAC, 满载 |
|
|
电流 |
0.37Amax@120VAC, 0.25Amax@230VAC, 0.17Amax@277VAC |
|
|
浪涌电流 |
Cold start,8.68A@120VAC 156us Cold start,19.9A@277VAC 156us |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
<1W |
|
|
启动延时 |
≤ 0.75s, @120Vac (当灯光开始亮起) |
|
|
输出 |
电流 |
250-1050mA (通过软件设置电流) (默认电流:250mA) |
|
电压 |
9-52V |
|
|
功率 |
30W |
|
|
通道 |
1 |
|
|
空载输出电压 |
59V Max |
|
|
电流精度 |
±5% |
|
|
纹波电压 |
±3% |
|
|
保护 |
过载保护 |
降低电流打嗝保护，排除故障输出正常 |
|
过压保护 |
输出电压>52V打嗝保护，排除故障输出正常 |
|
|
短路保护 |
无输出, 移除故障后自恢复 |
|
|
NTC |
外部过温保护: NTC 外接电阻(50K热敏电阻)，将电阻放入灯具内，当温度升高到设定值时，驱动降电流输出，防止灯具过温，延长使用寿命 |
|
|
安全与 电磁兼容 |
浪涌 |
L-N:2.5KV LN-G:2.5KV |
|
耐受电压 |
I/P-O/P: 2000Vac/1min/<5mA I/P-PG: 1500Vac/1min/<5mA O/P-PG: 500Vac/1min/<5mA O/P-DALI:1500Vac/1min/<5mA O/P-0~10V: 500Vac/1min/<5mA |
|
|
安全标准 |
UL8750/UL1310/CSA25013,CSA clasS P; EN 61347-1/EN 61347-2-13 |
|
|
电磁干扰 |
FCC class B[120V)/class A(277V)EN55015,EN61000-3-2 Class CIEC61000-3-3 |
|
|
电磁抗扰 |
EN61000-4-2, 3,4,5,6,8,11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
功能 |
调光方式 |
DALI, 0-10V, PWM, 可调电阻, Push DIM |
|
调光范围 |
1%-100% |
|
|
调光曲线 |
0-10V线性,DALI对数, 用户可编辑修改 |
|
|
频闪 |
无频闪 |
|
|
其它 |
防水等级 |
IP20 |
|
工作环境温度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
储存温度、��度 |
-40℃~85℃ [-40°F~185°F], 20-90%RH |
|
|
tc |
75℃ [ 167°F ] |
|
|
寿命 |
50,000h@tc:75℃[ 167°F ] |
|
|
质保 |
5年 |
|
|
开关机次数 |
>25,000 次 |
|
|
材料 |
金属 |
|
|
产品尺寸 |
130*60.5*26mm(5.12*2.38*1.02 Inch)(长*宽*高) |
|
|
包装信息 |
净重: 385g(0.849 lb)±5%/个; 40个/箱; 15.9kg(39.2 Ib)±5%/箱; 外箱尺寸: 342x287x148mm(13.46*11.3*5.83 Inch)(L*W*H) |
|
-
